行業檢測難點：

齒輪，是汽車變速箱中重要組成部分，在變速箱齒輪組裝過程中，齒輪與齒輪之間的配合對于整個變速箱的傳動、噪音、壽命等影響極大，所以齒輪相位角的檢測尤為重要。

目前齒輪的相位角檢測通常采用三坐標測量機的接觸式檢測，檢測過程復雜，檢測效率較低，而且通常齒輪相位角檢測都是獨立工序設置，很難與其他生產工序集成；

面臨挑戰：

• 齒輪相位角分選采用非接觸式檢測，需要對整個齒輪輪廓點云進行獲取，為了保證檢測精度，點云的獲取要完整，所以就要求對齒輪輪廓特征進行無死角掃描；

• 齒輪相位角分選精度要達到0.02°，對于轉臺、線激光掃描硬件精度要求高，同時對于點云分析軟件算法精度要求也非常高；

• 檢測節拍從傳統的三坐標檢測12分鐘，提高到非接觸掃描檢測50秒，對于整個系統節拍要求非常高；

• 系統不單純是獨立的齒輪相位角分選設備，同時需要集成上下料系統、消磁及硬度檢測系統、視覺引導打標系統等，集成度非常高；

方案應用介紹：

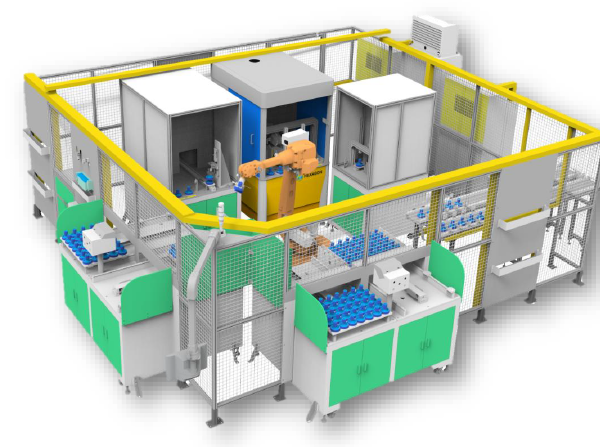

齒輪相位角自動檢測方案主要應用在新能源汽車行業，實現新能源汽車變速箱齒輪相位角的自動非接觸檢測及分揀；

適用行業：汽車行業、變速箱齒輪加工行業

適用零部件：齒輪

系統功能：自動上下料、工件消磁、巴克豪森硬度檢測、相位角分選、自動挑戰、自動打標、Q-DAS數據分析等
